Oslink informatie
|
|
|
|
Foto gallerij van Oslinks Hier is alle informatie te vinden over de Oslink. Dit is een interface die het mogelijk maakt om via een interne aansluiting op de hoofdprint van de Philips ontvanger de software te kunnen aanpassen cq te programmeren. Dit gaat op een veel hogere snelheid dan via de seriële poort. Met het programma van H2Deetoo kun je een flash.bin in ongeveer 4 minuten overzetten. Kijk voor de software op de oslink software pagina. Reparatie tip van de maker
van deze oslink:
De spanningsstabilisator is 5 volt.
D.m.v. de twee dioden wordt de spanning voor de
EPM3064 terug gebracht naar 3.5 volt. (Ruim binnen de marge)
Voedingspanning 7.5 volt (gelijkspanning) of
hoger.
Meeste fouten worden gemaakt met de
spanningsadaptor. Plus en min verkeerd om.
De stabilisator wordt dan warm. De plus moet in
het midden en de min aan de rand.
De volgende serie wordt uitgebracht met een
extra diode voor beveiliging en een led voor spanningsindicatie.

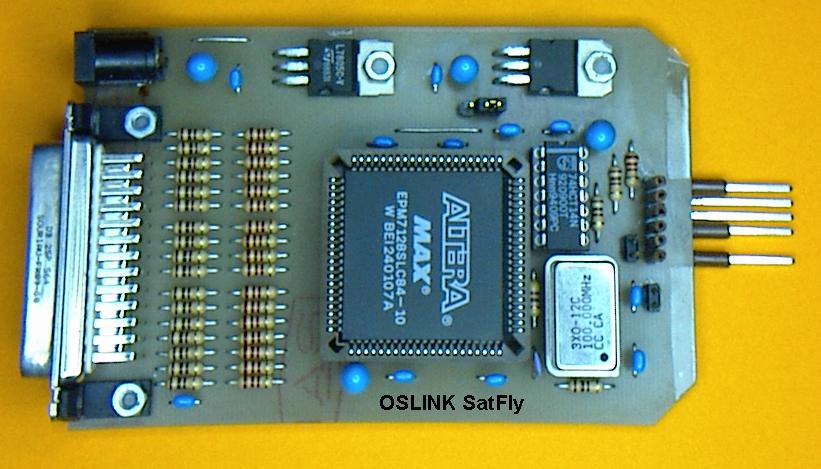

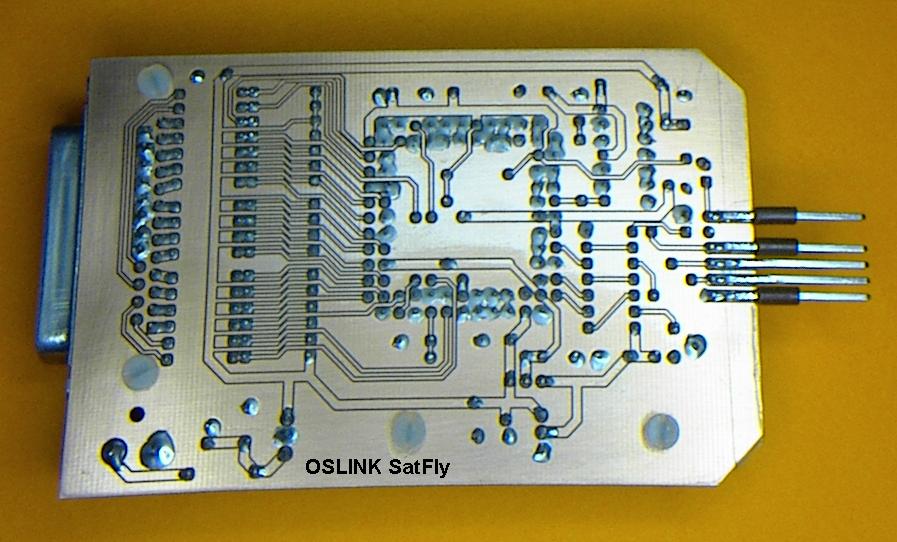

Nieuw oslink design van Satfly: Eén van de mooie Oslinks die de hobbyisten zelf hebben ontworpen naar aanleiding van de voorzet die het Oslink team heeft gegeven in november 2001. Satfly is ook bezig om de oslink software aan te passen om de oslink maximaal te gaan benutten.

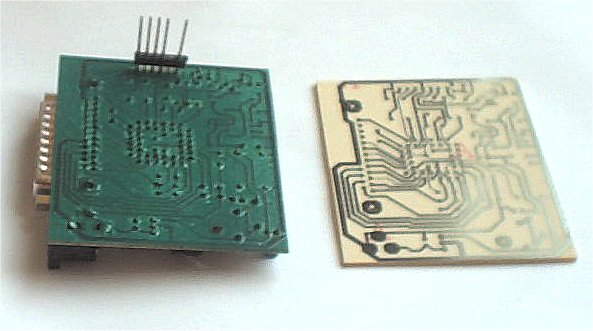

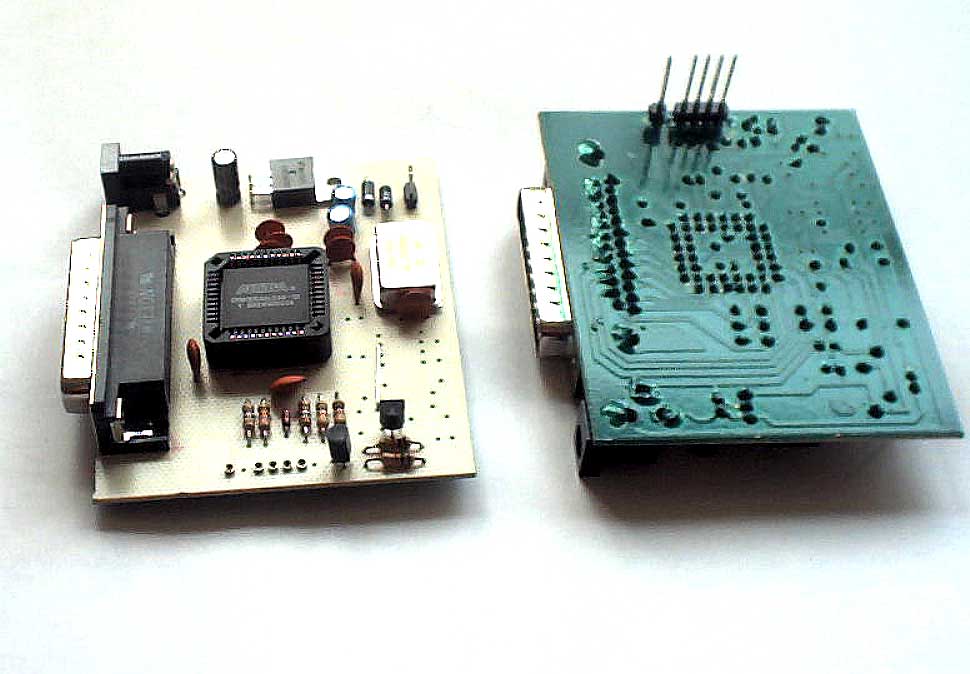

PGete is één van de ontwerpers van de Oslink uit Spanje. Hij is al verder gevorderd met zijn eigen software (veelal Dos-programma's) en heeft ook het ontwerp van de Oslink flink aangepast t.o.v. de bekende schema's hier in Nederland. Hier zijn enkele foto's van zijn ontwerp. Ook een aangepaste versie van IIooiiooII (een Italiaanse hobbyist) met Leds. En een complete zipfile (1,12MB) met alle informatie voor de hobbyisten kun je hier downloaden.

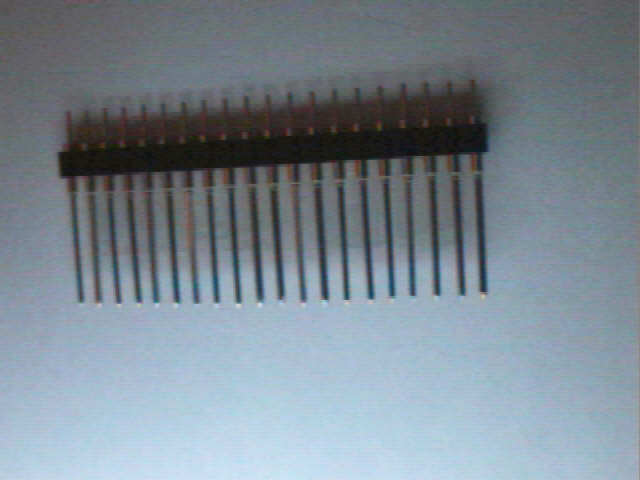

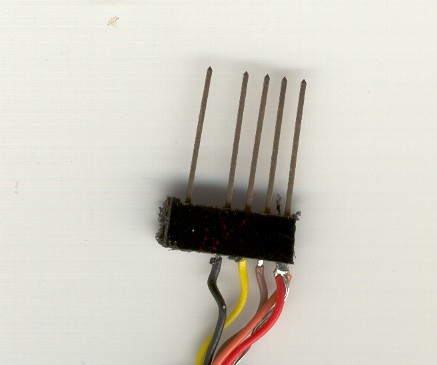

De slimme oslink connector, gemaakt van
IC-verlengpennen voor directe aansluiting via service ingang aan de onderzijde
van de Philips ontvanger. Met dank aan Bigone. Dit scheelt weer een hoop werk,
en is bovendien beter voor de afscherming. Let wel op de juiste aansluiting

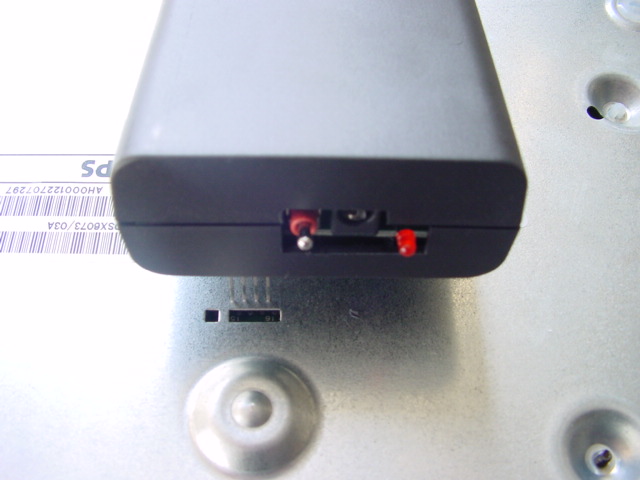

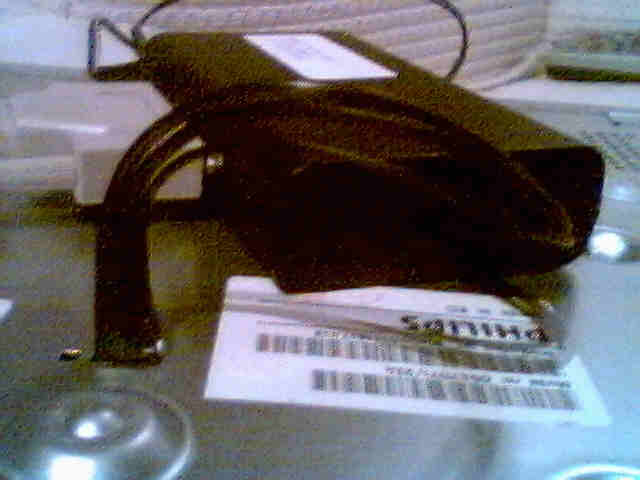

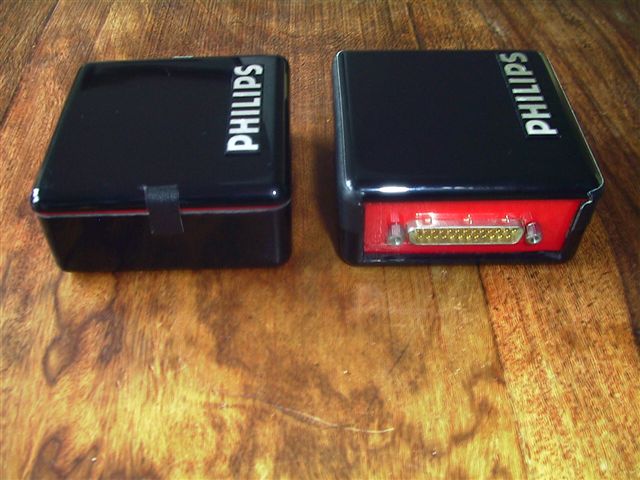

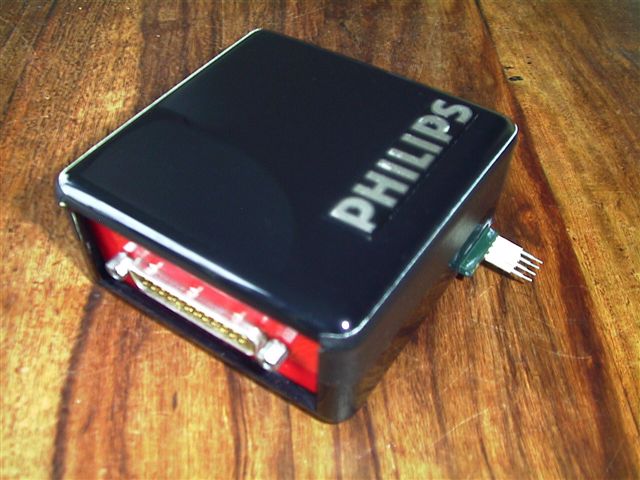

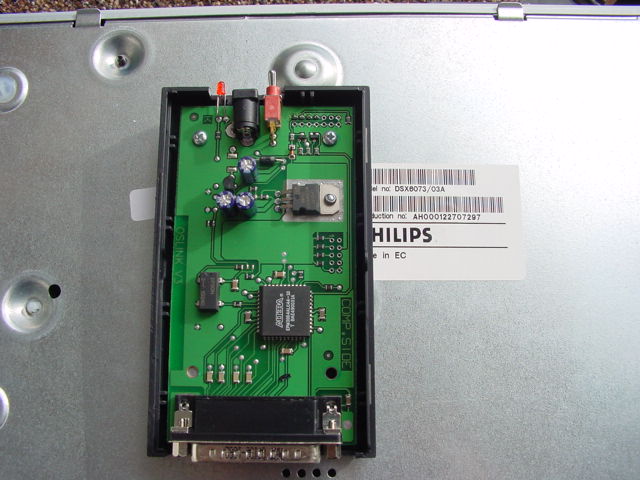

(spiegelbeeld t.o.v. bovenzijde connector natuurlijk). Dit zijn de foto's van de mooie Oslink kastjes van Sun. Ook met slimme connector en leuk logo erop.

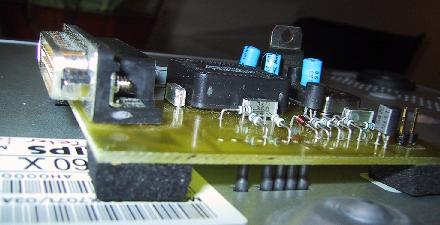

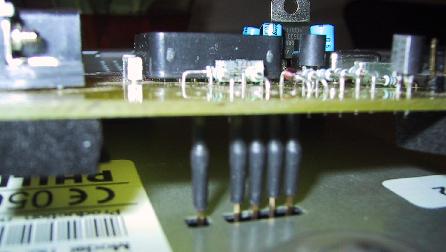

Dit is het nieuwste design van Bigone en zijn makkers, met de aansluitpennen rechtstreeks op de print en aan de juiste zijde, zodat de bult (pootje) van de ontvanger nooit in de weg kan zitten. Bovendien alleen eersteklas onderdelen gebruikt. En handige kussentjes zodat doosje overbodig is (goede koeling).
Dit waren de eerste foto's van LosDaanos, die als een van de eerste de Oslinks met succes heeft gebouwd.

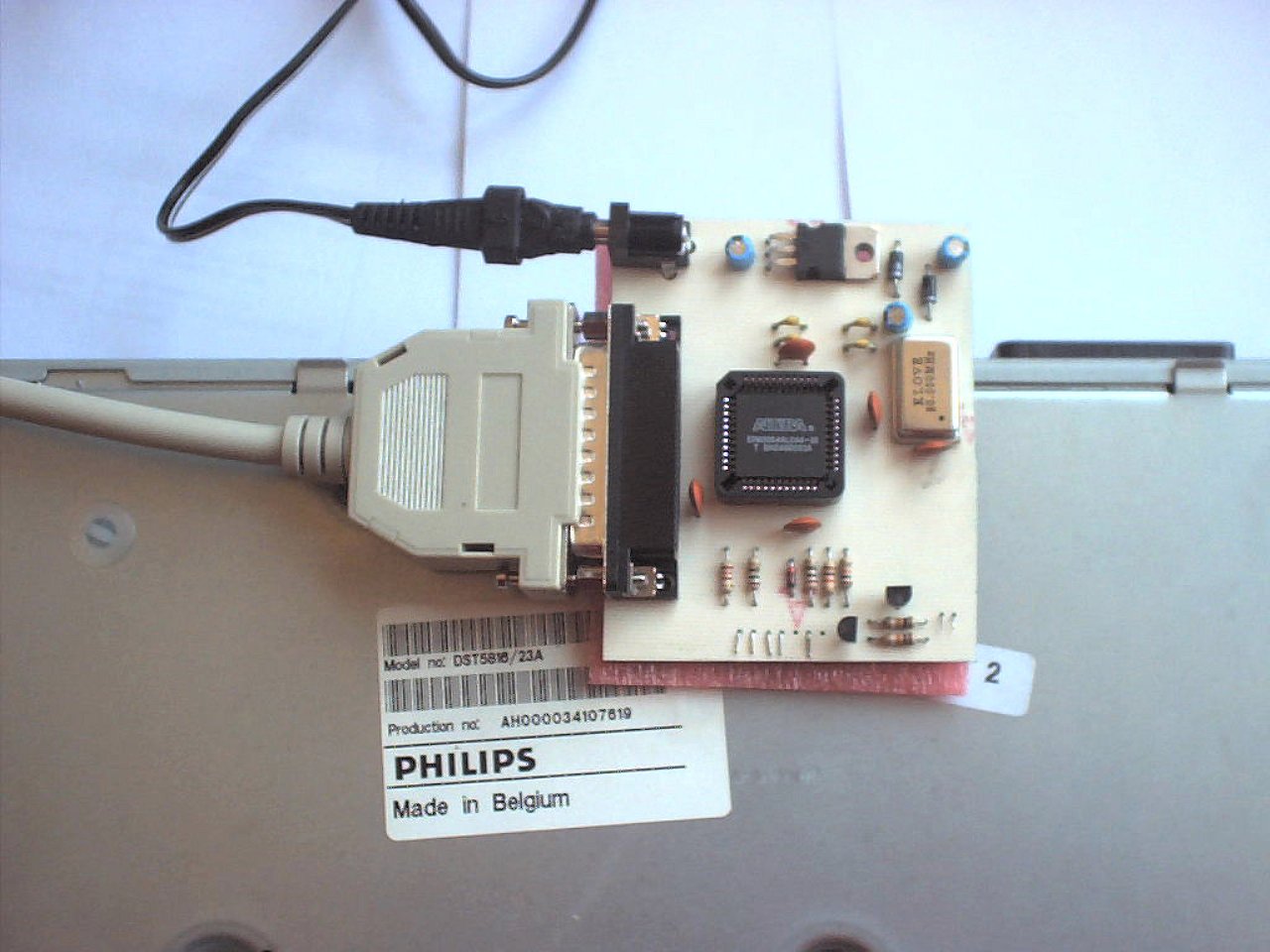

Hier zie je waar de Oslink wordt aangesloten:

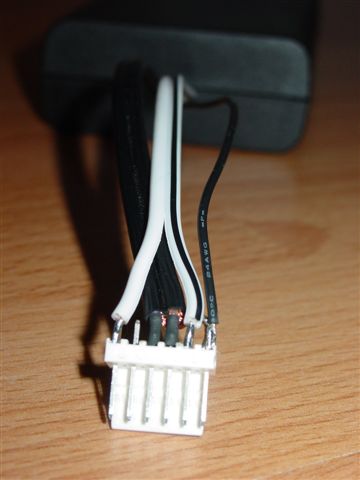

En dit is de connector die in de Philips
past: Nog een kleine
aanpassing t.o.v. het schema in de V3 zip: Het gaat hier om een weerstandje aan
de uitgang van de 78L05 naar massa, dit is om de regulator te
"activeren". Normaal staat er ongeveer 6.8v op de oscillator en na de
aanpassing ongeveer 5v. Soldeer hiervoor een 120ohm (bruin,rood,bruin)
weerstandje vanaf de uitgang van de 78L05 naar massa. Zie onderstaande foto. Dit
zal de levensduur van de oscillator ten goede komen. LosDaanos heeft ook een Jtag-programmer voor de Altera EPM3064 gemaakt. Die kun je hier bekijken. Meer info krijg je op www.geocities.com/losdaanos/ Dit zijn de
benodigde onderdelen voor deze J-Tag (partlist met dank aan Knutsel) : En dit is de Final_Zip met alle benodigde software en schema's voor het maken van een Oslink (met dank aan het Oslink Team) Dit zijn de
onderdelen die je nodig hebt voor het zelf bouwen van een Oslink (partlist met
dank aan Knustel) :
|
